排水管用継手[ 各種接続用：大便器接続用 ]洋風、和風便器フランジタイプ（特殊塩ビ樹脂製）

こちらの製品に関するお問い合わせ（防災販売部）

AY-350

適用パイプ	D1	D2	D3	L1	L2	L3	L4	L	短縮L
75φ	117.5	87	89	28	52	210	60	350	300
TOTO品番	C75F・C375VF・C375AVF・C750VF他
INAX品番	C752BF他
設計単価	¥5,600（税抜き）

AY-350

図面（PDF:180キロバイト）

AY-150

適用パイプ	D1	D2	D3	L1	L2	L3	L4	L	短縮L
75φ	117.5	87	89	28	13	75	35	151	105
TOTO品番	C75F・C375VF・C375AVF・C750VF他
INAX品番	C752BF他
設計単価	¥4,000（税抜き）

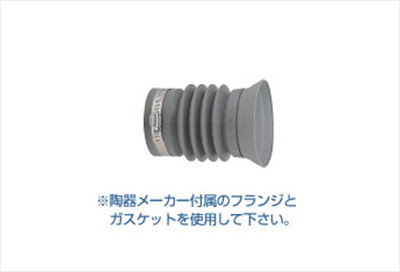

AY-150

図面（PDF:160キロバイト）

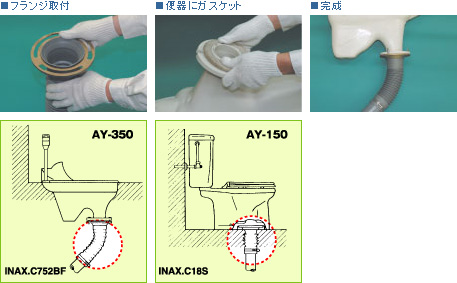

取付ポイント

排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
フランジ（陶器メーカー付属）をアキレスジョイントフランジ固定部にはめ込み、便器排水口にPシール

（陶器メーカー付属）を取付け、Tボルトで固定してください。
接続の際、引張り配管にならないように、必ず10mm～30mm程度縮めて接続するようお願いします。

※：塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
※：鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
