製品情報Product Information

排水管用継手[ 管と管の接続用 ]管と管接続用フラットタイプ（特殊塩ビ樹脂製）

こちらの製品に関するお問い合わせ（防災販売部）

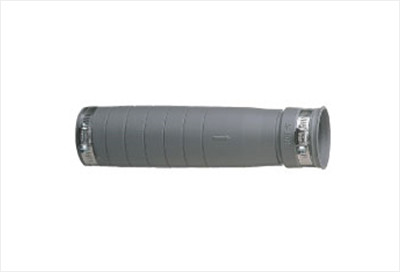

AP-7525S

適用パイプ	D1	D2	D3	L1	L2	L3	L4	L	短縮L
75φ	89	87	87	40	40	40	130	250	120
設計単価	¥4,700（税抜き）

AP-7525S

図面（PDF:188キロバイト）

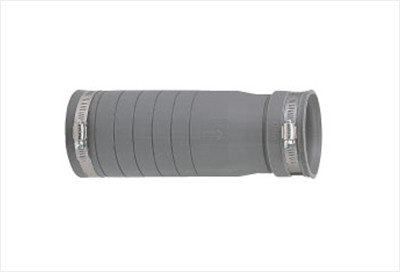

AP-5025S

適用パイプ	D1	D2	D3	L1	L2	L3	L4	L	短縮L
50φ	60	58	58	40	40	40	130	250	120
設計単価	¥4,000（税抜き）

AP-5025S

図面（PDF:185キロバイト）

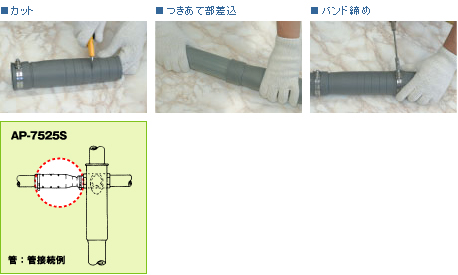

取付ポイント

排水管は適正な勾配をとり、支持金具等で固定してください。
アキレスジョイントをライン上で、適当な長さに切断してください。
アキレスジョイント入水口に排水管を差し込み、その後スライドさせながら、排水口のつきあて部まで押し込み、両側をステンレスバンドで固定してください。
当製品はフラットタイプのため、許容誤差は10mm（入水口の、のみ込み40mm）を限度とします。

※：塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
※：鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。

取付ポイント
