排水管用継手管と管接続用フレキシブルジョイント(合成ゴム(CSM)製)(屋内外兼用)

こちらの製品に関するお問い合わせ（防災販売部）

熱湯（60℃～100℃以下）が瞬間的に流れる場合は、ゴム製のAPシリーズをおすすめします。

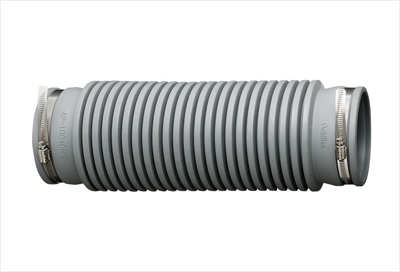

AP-10040RS

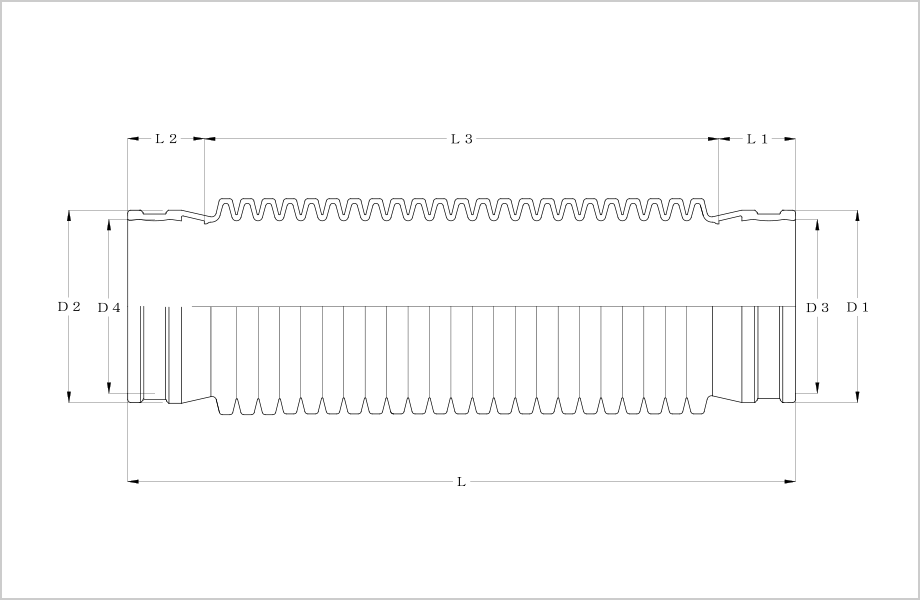

適用パイプ D1 D2 D3 D4 L1 L2 L3 L 短縮L
VP/VU100φ 126 126 114 114 50 50 336 436 330
設計単価 オープン価格

AP-10040RS

AP-10040RS

図面（PDF:77キロバイト）

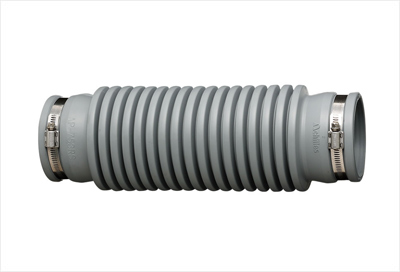

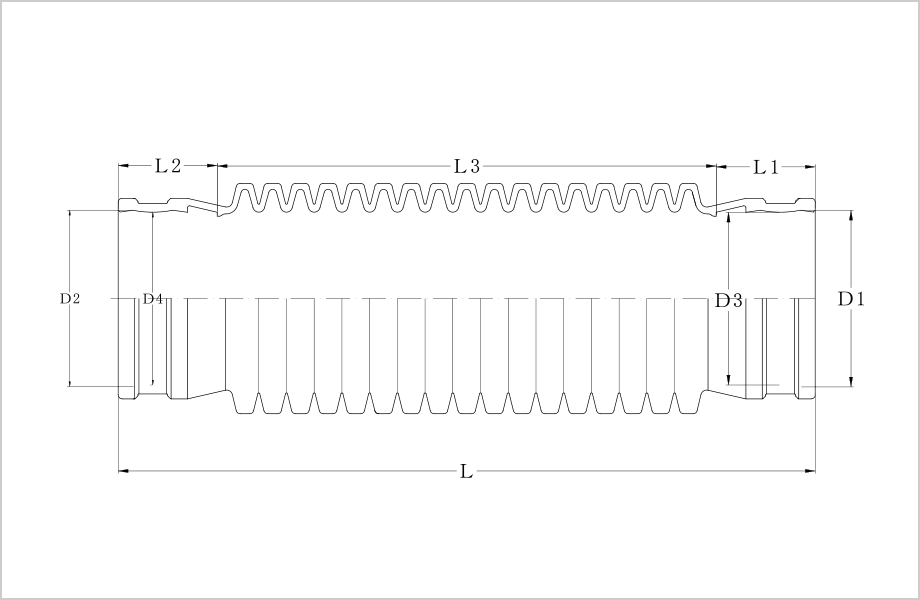

AP-753RS

適用パイプ D1 D2 D3 D4 L1 L2 L3 L 短縮L
VP/VU75φ 89 89 87 87 50 50 252 352 250
設定単価 ¥10,800（税抜き）

AP-753RS

AP-753RS

図面（PDF:76キロバイト）

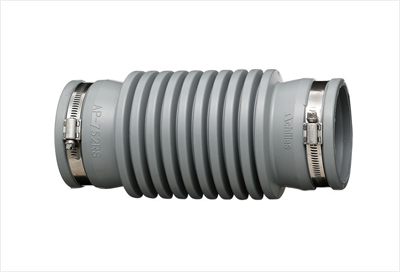

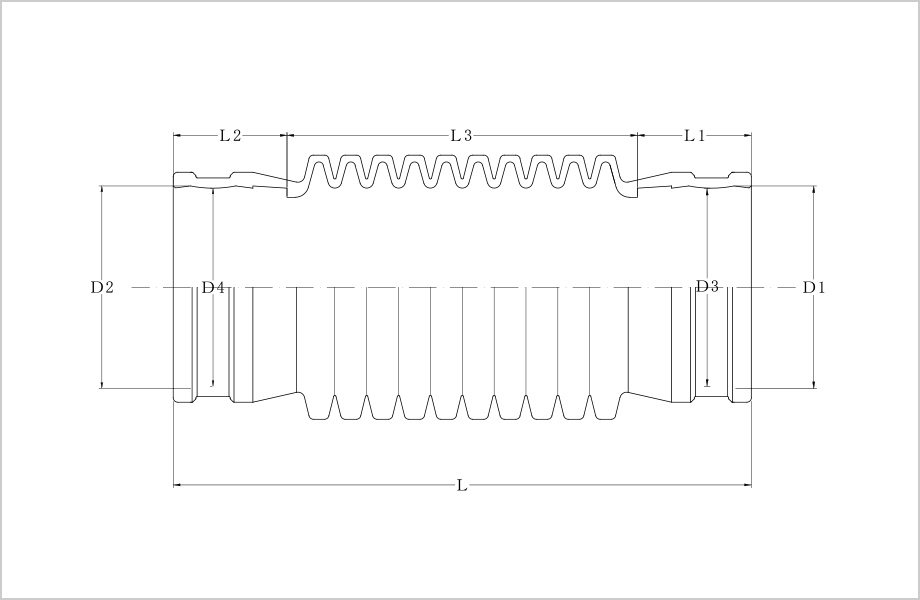

AP-752RS

適用パイプ D1 D2 D3 D4 L1 L2 L3 L 短縮L
VP/VU75φ 89 89 87 87 50 50 154 254 190
設計単価 ¥10,200（税抜き）

AP-752RS

AP-752RS

図面（PDF:75キロバイト）

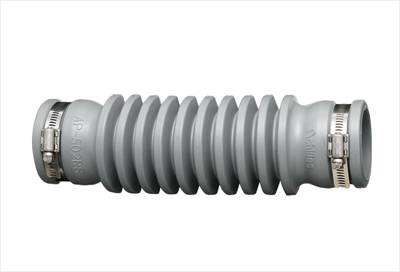

AP-502RS

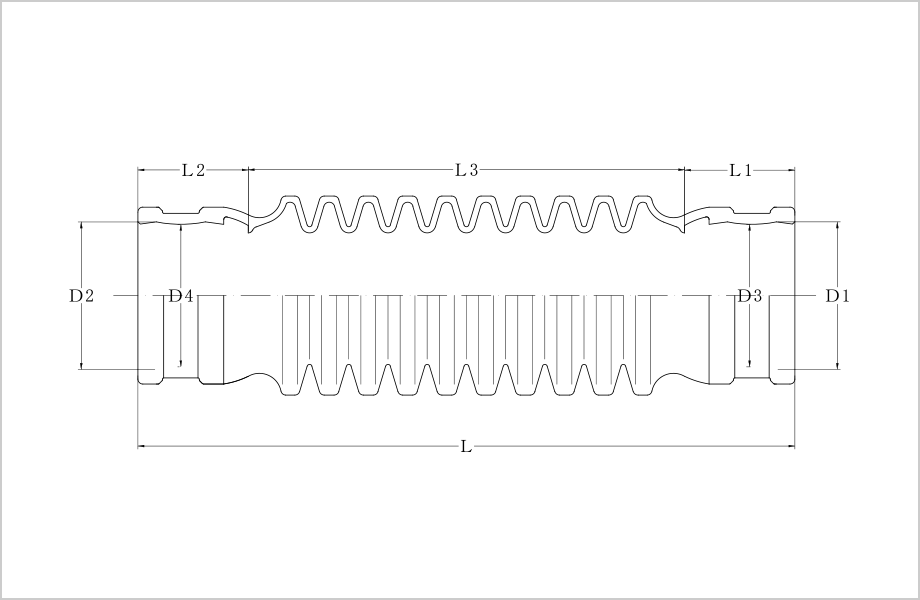

適用パイプ D1 D2 D3 D4 L1 L2 L3 L 短縮L
VP/VU50φ 60 60 58 58 45 45 178 268 180
設計単価 ¥5,900（税抜き）

AP-502RS

AP-502RS

図面（PDF:76キロバイト）

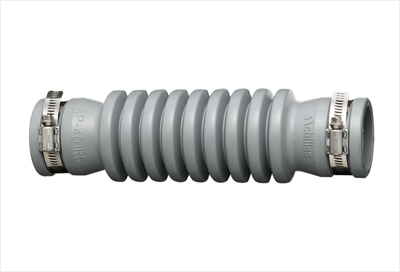

AP-401RS

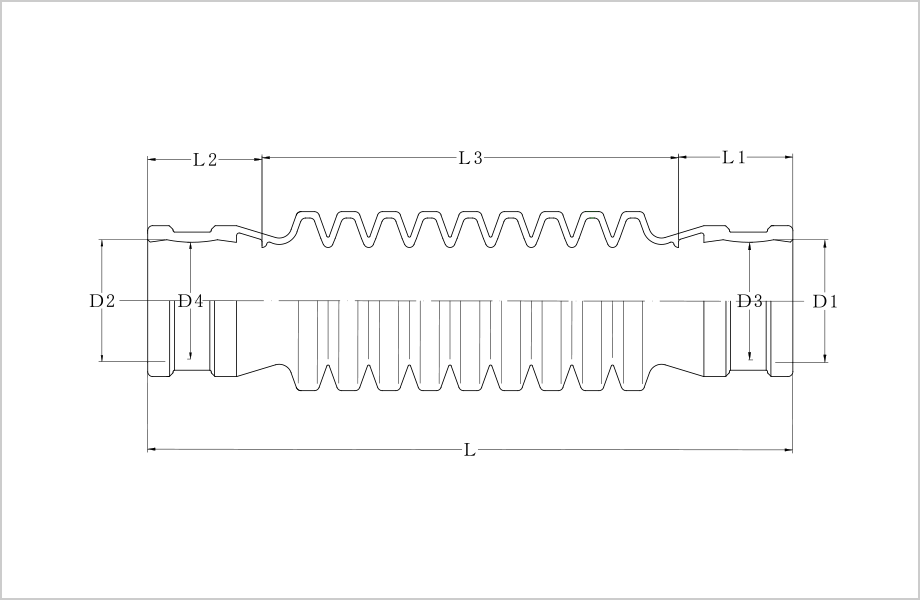

適用パイプ D1 D2 D3 D4 L1 L2 L3 L 短縮L
VP/VU40φ 48 48 46 46 45 45 164 254 180
設計単価 ¥4,900（税抜き）

AP-401RS

AP-401RS

図面（PDF:75キロバイト）

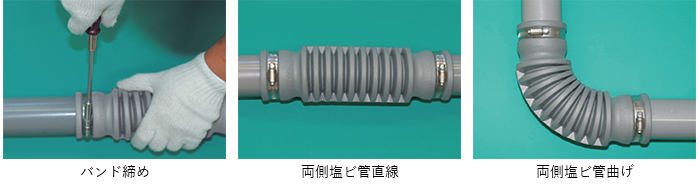

取付ポイント

洋風Pタイプ便器

  • 排水管は適正な勾配をとり、支持金具等で固定してください。

  • 排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定して下さい。

  • 接続の際、引張り配管にならないように、必ず10mm～30mm縮めて接続するようお願いします。

  • ※：クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
