排水管用継手[ 改修工事用 ]改修工事用ジョイント鋳鉄管（Ｌ管）用（特殊塩ビ樹脂製）
こちらの製品に関するお問い合わせ
（防災販売部）

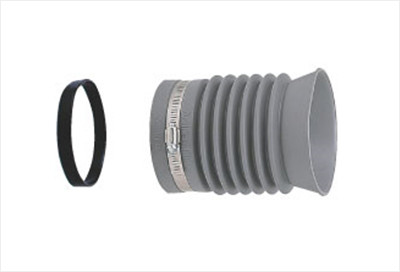

ACI-10016Y
| 適用パイプ |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L |
| 100φ |
121.6 |
112 |
114 |
26.9 |
98 |
40 |
164.9 |
設計
単価 |
¥8,400（税抜き） |
ACI-7516Y
| 適用パイプ |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L |
| 75φ |
97.3 |
87 |
89 |
22.4 |
98 |
40 |
160.9 |
| 設計単価 |
¥7,500（税抜き） |

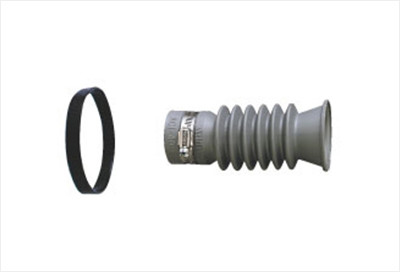

ACI-5016Y
| 適用パイプ |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L |
| 50φ |
68.5 |
58 |
60 |
21.6 |
98 |
40 |
159.6 |
| 設計単価 |
¥6,400（税抜き） |

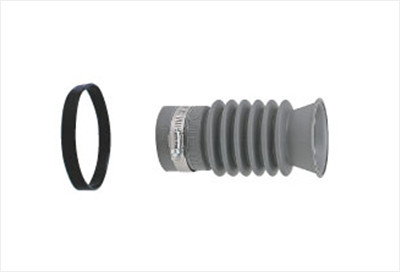

ACI-4016Y
| 適用パイプ |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L |
| 40φ |
57.6 |
46 |
48 |
21.6 |
98 |
40 |
159.6 |
| 設計単価 |
¥5,700（税抜き） |
取付ポイント
-
Pシールガスケットを鋳鉄管のフランジ嵌合部に取り付けてください。
-
アキレスジョイントを鋳鉄フランジにはめ込み、位置を確認の上、つきあて、付属のボルトで固定してください。
-
塩ビ管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
- ※：塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
- ※：鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いて下さい。接合部に接着剤を塗り、乾く前に接合してください。
- ※：塩ビ管は必ず吊りバンド等で固定してください。
