排水管用継手[ 各種接続用：洗濯機ジャバラホース用 ]洗面化粧台・洗濯機・流し台（ジャバラホース）用（特殊ブレンドゴム製）

こちらの製品に関するお問い合わせ（防災販売部）

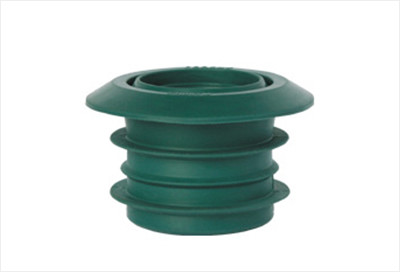

A-50SJ 32φ・38φ兼用

A-50SJ 32φ・38φ兼用

図面（PDF:119キロバイト）

適用パイプ	H	H1	D	D1	D2	D3	D4	D5	適用ホース
VP/VU50φ	46.5	40.5	73	56	38.5	32.5	25	58	口径32.38
設計単価	¥980（税抜き）

取付ポイント

排水管50Oを床面上でカットしてください。その際、カット面に凹凸のないように、ご注意ください。
ジャバラホースをアキレスジョイントに差し込み、ホースの長さを調節してください。
アキレスジョイントを排水管固定部まで差し込んでください。
（VP管使用の場合は、Oリング2ヶをはずしてください。）
A-50SJを御使用の場合は、Oリングが有りませんので、そのままVP菅及びVU菅に使用出来ます。

※：施工の際、アキレスジョイントにかるく水分を付着させますと、取付が容易になります。

取付ポイント
