製品情報Product Information

排水管用継手[ 各種接続用:大便器接続用 ]洋風Pタイプ便器用、和風大便器用

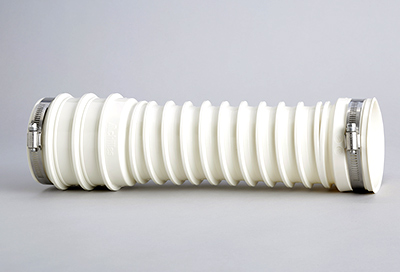

内面フラット構造タイプフレキシブルジョイント (特殊塩ビ樹脂製)

こちらの製品に関するお問い合わせ(防災販売部)

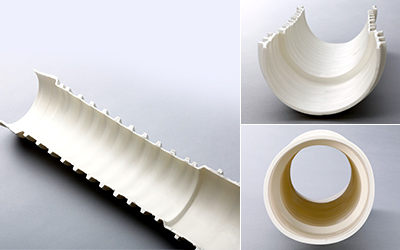

住宅の品質確保の促進等に関する法律(住宅品確法)に基づく住宅性能表示制度に対応した、住宅用継手に求められる柔軟性と強度を兼ね備えた内面フラット構造のフレキシブルジョイントです。曲げ角度最大90度、偏芯最大40mm、短縮最大40mmまで対応するとともに、塩ビ管接続口側に2ヵ所のカットラインを設け、施工条件に合わせ長さを最大60mm短く加工できるようにしました。内面フラット構造継手でありながら曲げや偏芯に対応し、スムーズな排水と配管工事における施工性向上を両立するジョイントです。

洗濯機防水パン接続用内面フラット構造タイプフレキシブルジョイント

AK-3775SPF

適用パイプ D1 D2 L カットL 最大短縮 短縮&カットL
75φ 91 88 362 302 40 262
TOTO品番 C721P・C730P・C760P・C835P・C417・C418他
INAX品番 C18PU・C20P・C44P・C45P・DCI1880PR他
AK-3775SPF
設計単価
¥5,200(税抜き)/20本箱

AK-3775SPF

取付ポイント

  • あらかじめ壁からアキレスジョイント排水管つきあて部までの距離を確認ください。

  • AL-3775SPFを適切な長さにカットしてください。

  • 接続は排水管、便器排水口の順に行ってください。

  • 排水管および便器排水口その接着は必ず軟質塩化ビニール用の接着剤を使用ください。

  • 排水管および便器排水口は本製品排水管つきあて部までしっかりと差し込んでください。

  • スレンレスバンドは留め具を位置を水流の上方にセットしゆるみなく固定してください。

  • :推奨接着剤:ボンド・ビニル用(コニシ(株))、ビニール用(セメダイン(株))

取付ポイント
