排水管用継手[ 管と管の接続用 ]洗濯機防水パン接続用内面フラット構造タイプフレキシブルジョイント(特殊塩ビ樹脂製)

こちらの製品に関するお問い合わせ（防災販売部）

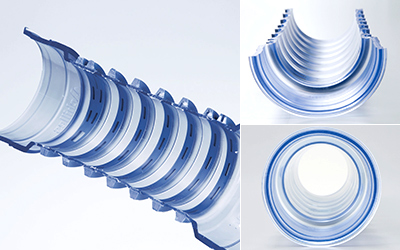

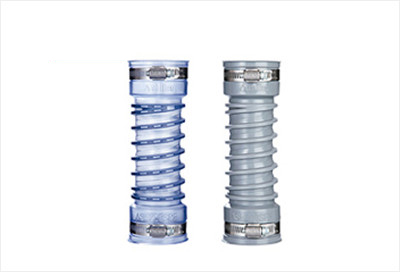

軟質樹脂にスパイラル形状の硬質樹脂を一体成形し内面フラット構造を実現。柔軟性と強度を兼ね備えたフレキシブルジョイントです。透明タイプは外観から排水の流れが確認できるので、取付後のチェックにも便利です。

洗濯機防水パン接続用内面フラット構造タイプフレキシブルジョイント

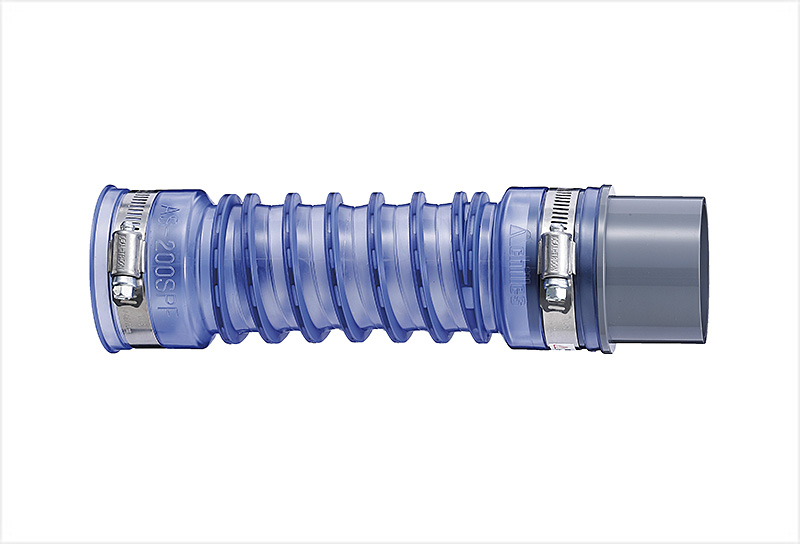

AS-200SPF 特殊軟質塩ビ樹脂製
AS-200SPF(C) 特殊軟質塩ビ樹脂製

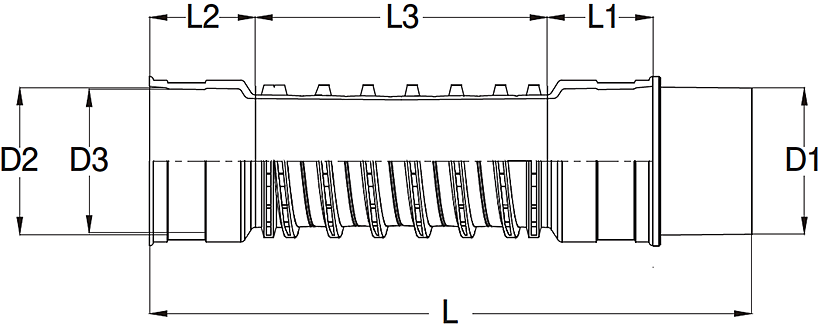

適用パイプ D1 D2 L1 L2 L3 L
VP/VU50φ 60 58 43 119 43 205
TOTO品番 PW20・PW30・PW40他
INAX品番 PF9375・PF9064・PF8064他
AS-200SPF
設計単価		 ¥3,750（税抜き）
AS-200SPF(C)
設計単価		 ¥3,750（税抜き）

AS-200SPF 特殊軟質塩ビ樹脂製 AS-200SPF(C) 特殊軟質塩ビ樹脂製

AS-200SPF 特殊軟質塩ビ樹脂製 AS-200SPF(C) 特殊軟質塩ビ樹脂製

図面（PDF:15キロバイト）

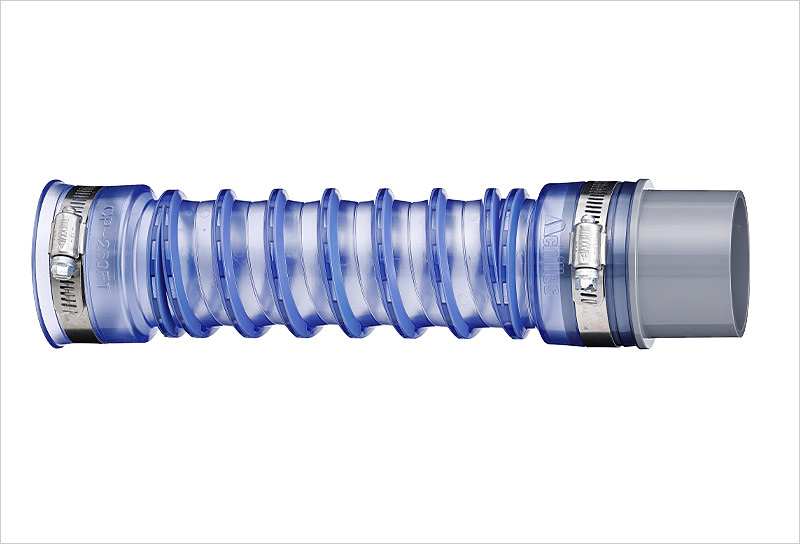

AS-250SPF 特殊塩ビ樹脂
AS-250SPF(C) 特殊塩ビ樹脂

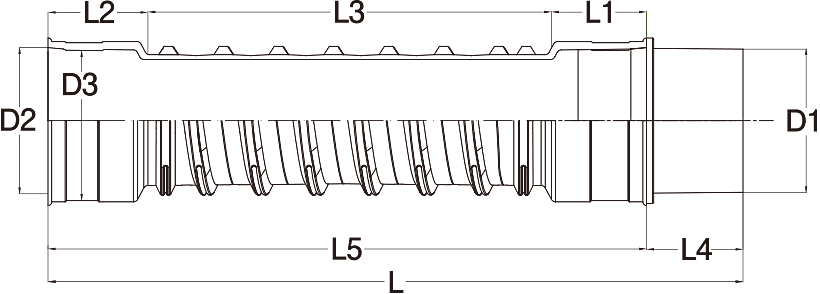

適用パイプ D1 D2 L1 L2 L3 L
VP/VU50φ 60 58 44 164 44 252
TOTO品番 PW20・PW30・PW40他
INAX品番 PF9375・PF9064・PF8064他
AS-250SPF
設計単価		 ¥4,500（税抜き）
AS-250SPF(C)
設計単価		 ¥4,500（税抜き）

AS-250SPF 特殊塩ビ樹脂 AS-250SPF(C) 特殊塩ビ樹脂

AS-250SPF 特殊塩ビ樹脂 AS-250SPF(C) 特殊塩ビ樹脂

図面（PDF:15キロバイト）

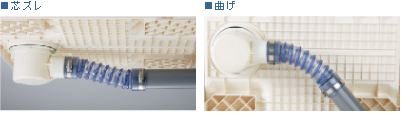

取付ポイント

  • 排水管は適正な勾配をとり、支持金具等で固定してください。

  • 排水管をアキレスジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。

    （接着剤は不要です）

  • 接続の際、引っ張り配管にならないように、接続するようにお願いします。

  • ※：極端な芯ずれの配管での使用は避けてください。
